제  목 [FAQ] 아날로그, SDI, HD-SDI 케이블은
작성자 관리자 등록일 2010-09-16 오후 5:05:00 조 회 13351
아날로그 비디오, SDI, HD-SDI 케이블에는 어떤것들이 있을까?

결론적으로 디지털용과 아날로그 용이 별도로 있는건 아닙니다. 먼저 주파수대역을 살펴보면
신호의 종류
주파수 대역
아날로그 Baseband Video
DC-4.2MHz
AES , S/PDIF 디지털오디오
DC-24.576MHz
SDI 신호 (270Mbps)
DC-135MHz
HDTV-SDI 신호 (1.495Gbps)
DC-750MHz
CATV/Broadband (158개 채널)
DC-50MHz ~ 1GHz

아날로그 오디오의 20Hz ~ 20kHz 에 비해 비디오 신호들은 상대적으로 높은 주파수를 사용합니다.
그렇지만 비디오 신호중에서도 아날로그와 HD-SDI 는 180배 이상 주파수 차이가 나게 됩니다.
주파수대역이 높으면 파형이 짧아지게 되고, 신호감쇄와 손실에 크게 영향을 받습니다.

모든 케이블에는 스킨효과 (Skin Effect) 라고 하여, 주파수가 높을수록 신호선 바깥쪽으로만
신호가 흐르려는 특성을 갖게 됩니다. 예를들어 방송국에서 가장 많이 사용되는 RG-6 의
5C 급 75옴 동축케이블의 경우 1GHz 주파수를 전송하게 되면 전체 단면적의 바깥쪽 10% 만
사용하게 됩니다.


(Skin Depth 구하는 공식, 주파수가 높을수록 중심부로는 신호가 흐르지 않는다)

CATV/Broadband 의 경우 158개 채널신호중 가장 낮은것이 50MHz 부터 1GHz 까지 입니다.
CATV 전용케이블의 경우 중심부는 신호가 흐르지 않는다는 것을 감안하여
구리보다 상대적으로 값이 저렴한 알루미늄을 중심에 넣은 동축케이블도 있습니다.

동일한 케이블하에서 주파수대역이 높게 되면 사용할 수 있는 신호선의 단면적이 적기 때문에
우리는 좀 더 신호선이 굵은 동축케이블을 사용해야 합니다. 최근에는 75옴 동축케이블의 경우
HD-SDI 를 위해 특별히 고안된 신호선이 굵고 절연체 성능이 우수한 신호감쇄가 낮은 전용케이블이 있습니다.

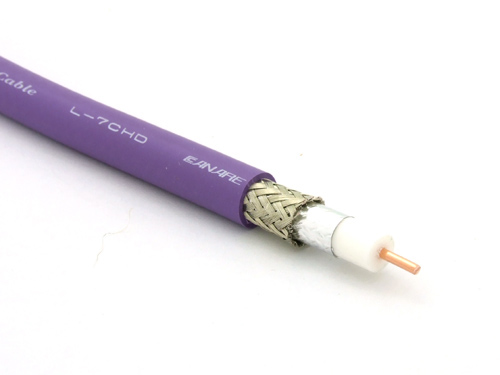

(HD-SDI 장거리 전송을 위해 특별히 고안된 7C급 동축케이블, 카나레 L-7CHD)

아날로그 비디오와 디지털 비디오케이블이 별도로 있는것은 아닙니다. 동일한 케이블에서
주파수가 낮은 신호는 신호선 안쪽부터 바깥쪽까지 전체를 사용하게 되고, 주파수가 높은 신호의 경우
신호선의 바깥부분을 주로 사용하게 됩니다. 그리고 전송거리를 더욱 길게 하고 싶으면
신호선 단면적이 더욱 넓은, 신호선이 굵은 75옴 동축케이블을 사용하면 감쇄량을 줄일 수 있습니다.

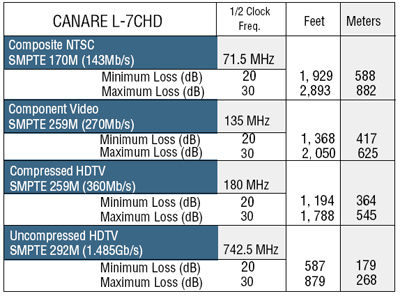

그리고 가장 중요한 것은 해당 케이블의 각 비디오 포맷별 최대전송거리를 반드시 체크해둬야 합니다.
물론 필드에서는 이론치에 안전계수를 고려하여 좀 더 짧게 사용하는게 일반적입니다.

(동시간 데이터전송량이 많은 만큼 주파수대역은 높아지며 전송거리는 짧아진다)
