광 카메라 케이블
- Hybrid 광복합 카메라 케이블
- SMPTE 규격 304M 규격
- ARIB BTA S-1005B 규격
- 보강재가 내장된 광코드. 굴곡이나 압력에 강한 내구성
- AdPC연마 (RL≥45dB). 삽입손실 0.5dB이하
- 스테인리스 광복합 카메라 커넥터
- 케이블 꼬임을 방지하기 위한 스테인리스 와이어 내장


- HD-SDI 신호전송용 케이블
- HDTV 카메라 케이블
- Teleco Broadband
- 중계차 중계용 광카메라 케이블 스튜디오 설비용

광복합카메라케이블

ARIB규격(BTA S-10005B)과 SMPTE규격에 준거한 카메라용 케이블입니다.
형 상
모델명
판매단위
외경
중량
일괄실드
밀도
최대허용
장력
허용굴곡
반경
사용온도범위
m
m
kg/100m
%
N

LF-2SM9R
100
200
500

9.2

11.0
91

700
(71kgf)
외경의
6배이상
-40℃
~+75℃
LF-2SM9
10.5
LS-2SM16
16.0
27.0

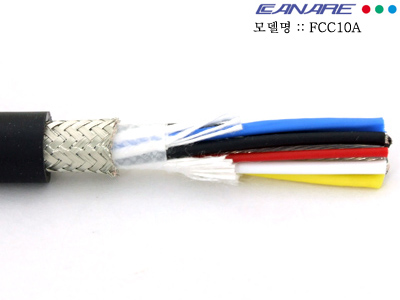

구 조 도
유니트 구성
<광코드>

싱글모드 Fiber × 2개 (청,황)
심신외경 0.9mm, 외피외경 1.7mm
(LF-2SM9R만)
전송손실 0.5dB/km 이하(λ=1.3㎛)
L>0.2km에서는 0.2dB 이하
<전원선>
0.53㎣×4개 (20AWG, 흑, 백)
21/0.18TA, 도체저항 37.5Ω/km이하
절연저항 10000MΩ · km 이상
내전압 AC 1000V · 1분간
<제어선>
 0.18㎣×2개 (25AWG, 적, 회)
7/0.18TA, 도체저항 113Ω/km이하
절연저항 10000MΩ · km 이상
내전압 AC 1000V · 1분간

LF-2SM9R(2SM-9.2-37.5상당품)
스튜디오용 중계용 케이블입니다.
 외피에 엘라스토마를 사용하여 기계적 강도가
우수 합니다.
광파이버 유니트에는 광코드(보강재내장)을 채
용하였습니다. 굴곡이나 압력에 강한 구조입니
다.
LF-2SM9R(2SM-9.2-37.5상당품)
스튜디오용 케이블입니다.
 외피는 매끄러운 재료 염화비닐을 사용하였습니
다.
 카메라 페데스틸의 스컷부에 휘말리지 않도록 외
피를 이중으로 하여 외경을 16mm로 굵게 하였 습니다.
LF-2SM9(2SM-9.2-37.5상당품)
설비용 케이블입니다.
 외피는 매끄러운 재료 염화비닐을 사용하였습
니다

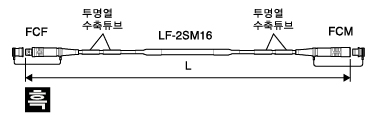

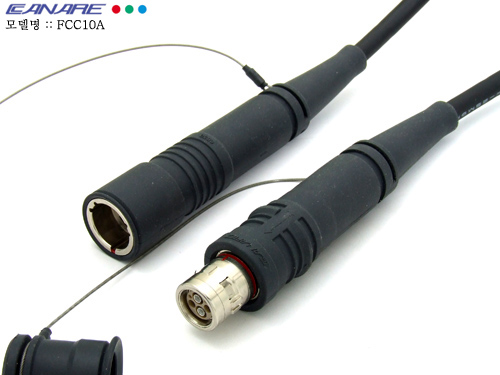

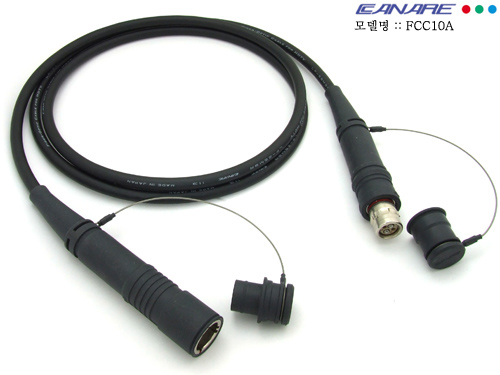

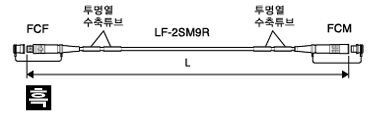

광카메라케이블(SMPTE규격-국제규격)

FCF
FCM

슬리브를 간단히 빼고 낄수 있어 페룰단면 청소가 용이합니다.

형 상
모델명
길이(m)
FCC10A
10
FCC20A
20
FCC50A
50
FCC100A
100
★
 FCC30A-WJ
30
★
 FCC50A-WJ
50
★
FCC100A-WJ
100
★는 주문생산품입니다.

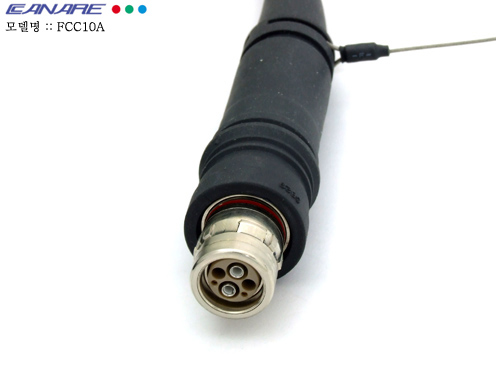

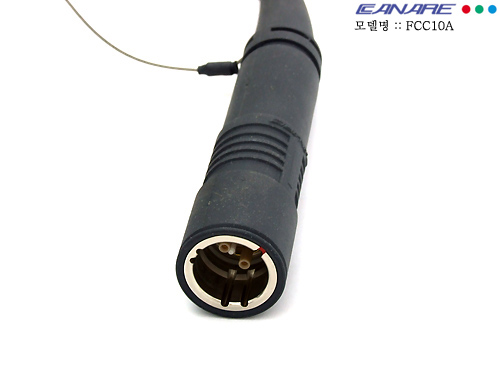

커넥터 감합부는 감합으로 인한 상처가 나지 않는 스테인레스제 입니다.
부속컬러링으로 손쉽게 커넥터를 식별할 수 있습니다.
7색(녹, 적, 황, 녹, 청, 회, 백) 각각 2개 부속.
ARIB규격 BTA S-1005B, SMPTE 규격 304M 상당품입니다.
자세한 사항은 당사 영업부에 문의해 주십시오.
AdPC연마 (RL≥45dB), 삽입손실 0.5dB이하입니다.
카메라 페데스털 스컷부에 휘말리지 않도록 외경 16mm의 케이블을 채용하였습니다.
(WJ타입)
