세퍼릿 코드
- 카나레 스타쿼드 마이크로폰 케이블 (L-4E6S)
- 4심 전자실드 구조. 고밀도 편조실드처리 (EMI)
- 우수한 주파수 응답특성과 낮은 정전용량
- 뛰어난 내구성과 긴 사용수명
- 설치. 철거 반복을 위한 유연한 연심 신호선
- 각 채널별 라벨 표기 (채널구별용이)
- ROHS 케이블 및 커넥터. Lead Free 무연납 사용
- 일본 JAE NK27. FK37 멀티커넥터
- ITT CANON 3 Pin XLR 커넥터 (뉴트릭 XLR 변경가능)
- 각 멀티커넥터 Dust Cap 사용, 신호핀 및 Body 보호
- 100% 테스트 및 품질관리(Q.C)

- Mic or Line 레벨 신호 전송용
- 싱글채널별 XLR 케이블 분리 리셉터클
- 설치 철거의 중계 PA 용
- 이동용 및 스튜디오 설치전용 세퍼레이트코드

카나레 세퍼릿 코드는 8CH 부터 24CH 구성으로 멀티케이블 채널별 마이크와 라인레벨 신호전송에
최적입니다. 각 채널 케이블은 카나레 스타쿼드 4심 전자실드 마이크케이블인 L-4E6S L-4E5C 케이블을
사용합니다. 높은 등급의 절연체와 94% 이상의 편조실드율 부드러운 플렉시블한 특성을 가지고 있는
개별 케이블은 내부 구조가 4심 전자실드 구조로서 전자기적 노이즈를 상쇄시켜주며 신호선 절연체는
높은 주파수 응답특성과 낮은 신호감쇠율 특징을 가지고 있습니다. 또한 Handling Noise 방지를 위한
충전재가 첨가되어 케이블 사용시 발생할 수 있는 내부 신호선의 늘어짐과 꼬임을 방지해줍니다.

카나레 세퍼레이트코드는 일본 JAE 社의 우수한 내구성과 높은 성능의 NK27 과 FK37 멀티커넥터만을
사용하며 각 멀티커넥터에는 더스트캡이 장착되어 신호접속핀 및 Body 를 보호해줍니다.
개별 채널 XLR 커넥터는 ITT CANON 의 XLR3-11C 12C 를 사용하며 Lead Free 무연납으로
전문제작자가 수작업 제작합니다.

음질과 노이즈 대책을 중요시하는 음악홀 스튜디오 설비용부터 설치 철거를 반복하는 중계 PA용까지
다양한 장소에서 높은 성능과 내구성 사용자 편의성을 인정받고 있는 카나레 세퍼레이트 코드 입니다.

세퍼레이트 코드 모델명
카나레 세퍼릿코드 :: 8ch

모델명
XLR 커넥터
멀티커넥터

8S1N2
8S2N2

암놈*8개
숫놈*8개
NK27-22C
male (숫)

특징 및 장점
-케이블 :: L-4E6S 스타쿼드 케이블 .... 길이::1.5M
-XLR커넥터 :: XLR3-12C, 11C
카나레 세퍼릿코드 :: 8ch

모델명
XLR 커넥터
멀티커넥터

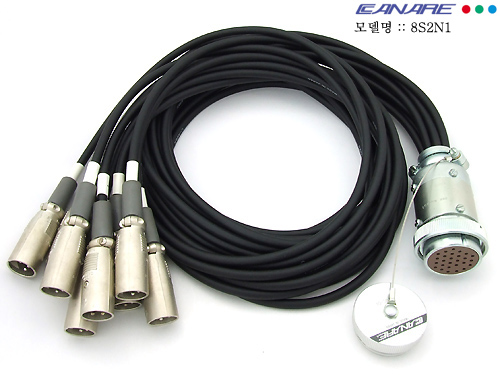

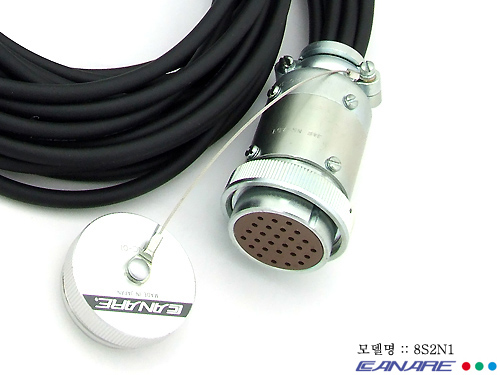

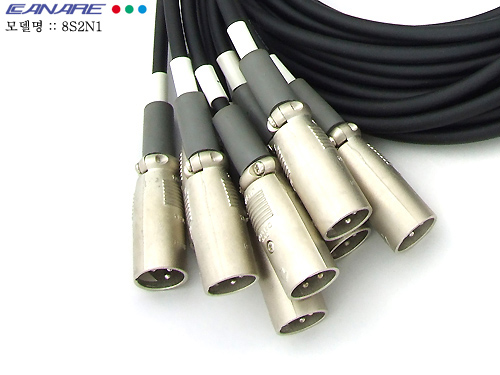

8S2N1
8S1N1

숫놈*8개
암놈*8개
NK27-21C
female (암)

특징 및 장점
-케이블 :: L-4E6S 스타쿼드 케이블 .... 길이::1.5M
-XLR커넥터 :: XLR3-12C, 11C

카나레 세퍼릿코드 :: 12ch

모델명
XLR 커넥터
멀티커넥터

12S1N2
12S2N2

암놈*8개
숫놈*8개
NK27-22C
male (숫)

특징 및 장점
-케이블 :: L-4E5C 스타쿼드 케이블 .... 길이::1.5M
-XLR커넥터 :: XLR3-12C, 11C
카나레 세퍼릿코드 :: 12ch

모델명
XLR 커넥터
멀티커넥터

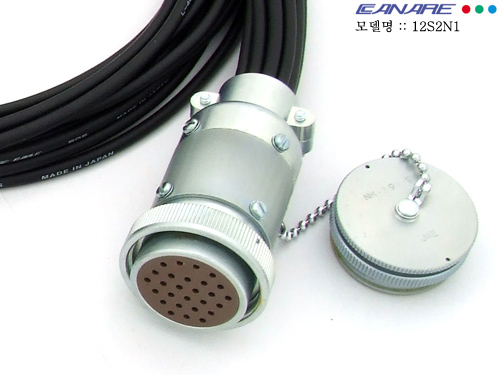

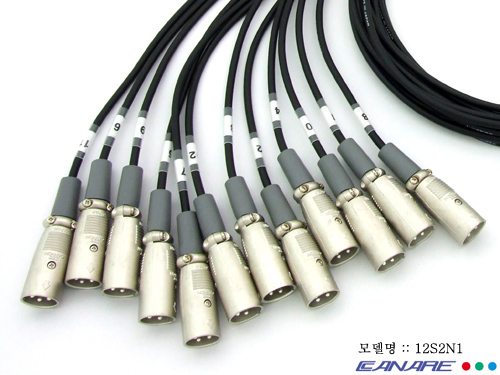

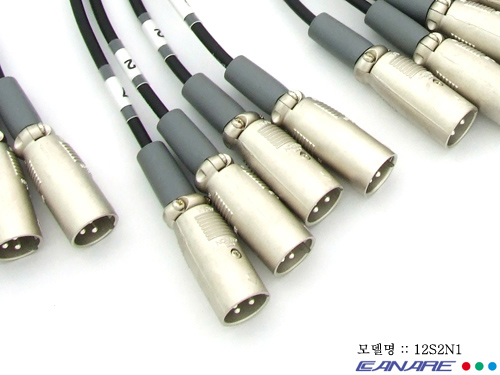

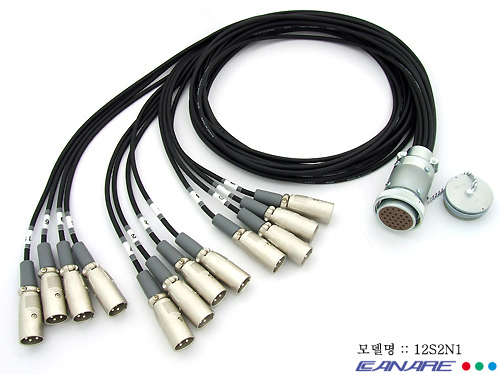

12S2N1
12S1N1

숫놈*8개
암놈*8개
NK27-21C
female (암)

특징 및 장점
-케이블 :: L-4E5C 스타쿼드 케이블 .... 길이::1.5M
-XLR커넥터 :: XLR3-12C, 11C

카나레 세퍼릿코드 :: 16ch

모델명
XLR 커넥터
멀티커넥터

16S1F2
16S2F2

암놈*8개
숫놈*8개
FK27-22C
male (숫)

특징 및 장점
-케이블 :: L-4E5C 스타쿼드 케이블 .... 길이::1.5M
-XLR커넥터 :: XLR3-12C, 11C
카나레 세퍼릿코드 :: 16ch

모델명
XLR 커넥터
멀티커넥터

16S2F1
16S1F1

숫놈*8개
암놈*8개
FK27-21C
female (암)

특징 및 장점
-케이블 :: L-4E5C 스타쿼드 케이블 .... 길이::1.5M
-XLR커넥터 :: XLR3-12C, 11C

16ch 과 24ch 은 멀티케이블 & 세퍼레이트 코드 모델명표 및 결합상태를 참조하시기 바랍니다.


* 카나레 세퍼릿코드는 길이선택 및 단자타입 변경, 채널변경 (개별접지사양) 등 원하시는 사양으로
custom assembly 됩니다. 자세한 제품문의나 사양은 당사로 연락주시기 바랍니다 *

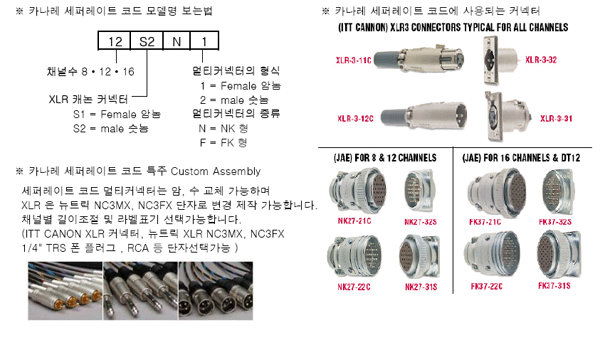

* 모델명에 관한 상세한 내용은 멀티케이블 & 세퍼레이트코드 모델명 표를 참조하시기 바랍니다 *
* 채널별 멀티커넥터 결합 및 구성은 MULTI CONNECTOR 구성품 및 결합형태 를 참조하시기 바랍니다 *
