- Mic or Line 레벨 신호 전송용
- 스튜디오 설비용 멀티 케이블
- 장비 랙 오디오패치 연결 접속을 위한 인터커넥터
- 세퍼레이트코드 커넥터 박스와 접속 |
|
|
|
| |
 |
MR202 시리즈 오디오 멀티케이블은 마이크와 라인레벨 신호를 전송하는 모든
스튜디오 연결에
사용됩니다. 개별 채널은 100% 알루미늄 랩 실드 및 PVC 외피로 보호되어 EMI 노이즈를 차단시켜주며
Crosstalk 를 최소한으로 해주고 내구성을 증가시켜줍니다. 내부채널 유니트는 25AWG 의 2심
Twisted Pair 신호선과 고성능 폴리에틸렌 절연체로 구성되어 있어 신호의 손실과 노이즈를 최소한으로
줄여주는 구조로 되있습니다.
24CH 케이블 직경이 17.4mm 정도인 슬림 경량화 된 멀티케이블로서 배관 배선이 용이하며
뛰어난 유연성으로 콘트롤 룸의 배선용 장비 랙 오디오패치 믹서 간 연결용으로 최적의 오디오
멀티케이블 입니다.
카나레 멀티케이블은 일본 JAE 社 의 멀티커넥터 NK27 과 FK37 DDK 의 MS커넥터 등 우수한 내구성과
높은 성능이 요구되는 커넥터만을 사용하며 Lead Free 무연납으로 전문제작자가 수작업으로 제작합니다.
카나레의 멀티케이블 L-4M2 MR202 시리즈는 ROSH 제품으로서 친환경소재 제품입니다. |
|
|
|
| |
 |
MR202 시리즈 멀티오디오케이블
| 멀티오디오케이블 MR202-8AT
:: 8ch |
모델명 |
길이 |
무게 |

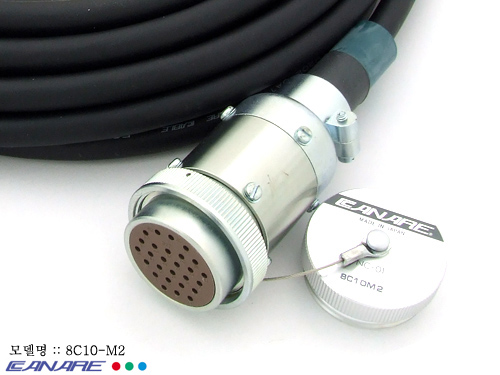

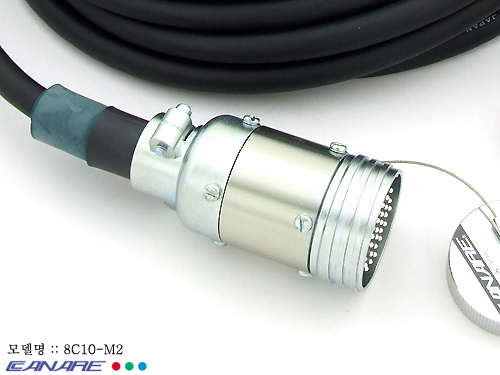

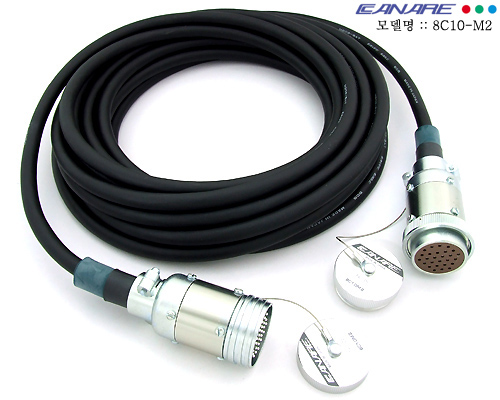

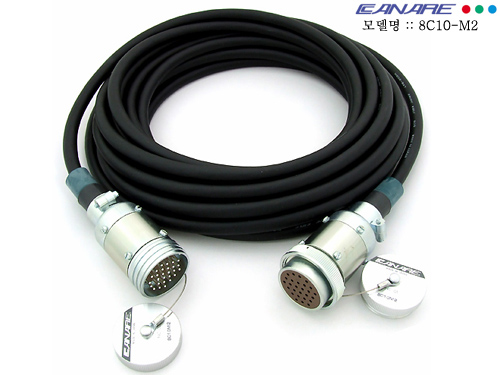

8C10-M2
8C30-M2
8C50-M2 |
10m
30m
50m |
1.7kg
4.5kg
7.3kg |
특징 및 장점 |
-케이블 :
MR202-8AT 멀티오디오 케이블
-커넥터 : NK27-21C, NK27-22C |
| 멀티오디오케이블 MR202-12AT
:: 12ch |
모델명 |
길이 |
무게 |
12C10-M2
12C30-M2
12C50-M2 |
10m
30m
50m |
2.1kg
5.8kg
9.3kg |
특징 및 장점 |
-케이블 :
MR202-12AT 멀티오디오 케이블
-커넥터 : NK27-21C, NK27-22C |
| 멀티오디오케이블 MR202-16AT
:: 16ch |
모델명 |
길이 |
무게 |
16C10-M2
16C30-M2
16C50-M2 |
10m
30m
50m |
2.7kg
7.5kg
12.3kg |
특징 및 장점 |
-케이블 :
MR202-16AT 멀티오디오 케이블
-커넥터 : FK37-21C, FK37-22C |
| 멀티오디오케이블 MR202-24AT
:: 24ch |
모델명 |
길이 |
무게 |
24C10-M2
24C30-M2
24C50-M2 |
10m
30m
50m |
4.0kg
10.4kg
16.8kg |
특징 및 장점 |
-케이블 :
MR202-24AT 멀티오디오 케이블
-커넥터 : MS 멀티커넥터 (커넥터 결합표 참조) |
| 멀티오디오케이블 MR202-32AT
:: 32ch |
모델명 |
길이 |
무게 |
32C10-M2
32C30-M2
32C50-M2 |
10m
30m
50m |
4.8kg
13.1kg
21.0kg |
특징 및 장점 |
-케이블 :
MR202-32AT 멀티오디오 케이블
-커넥터 : MS 멀티커넥터 (커넥터 결합표 참조) |
* 카나레 멀티오디오 케이블은 길이선택 및 단자타입 변경, 채널변경 (개별접지사양) 등 원하시는 사양으로
custom assembly 됩니다. 자세한 제품문의나 사양은 당사로 연락주시기 바랍니다 *
* 모델명에 관한 상세한 내용은 멀티케이블 & 세퍼레이트코드 모델명 표를 참조하시기
바랍니다 *
* 채널별 멀티커넥터 결합 및 구성은 MULTI CONNECTOR 구성품 및 결합형태 를 참조하시기 바랍니다 * |
|
|
|
| |
 |

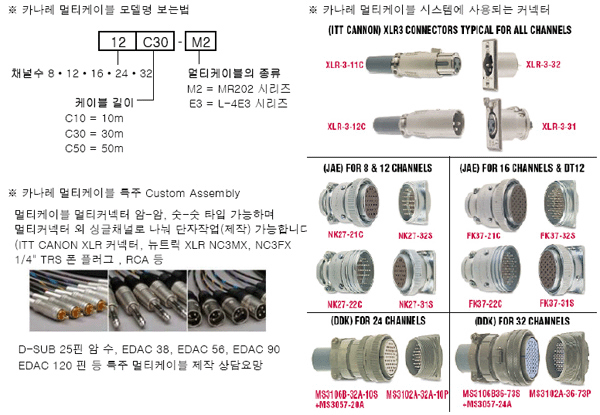

 멀티케이블 및 세퍼릿코드 모델명 |
|
|
|
