- HD-SDI SD-SDI 디지털 비디오 케이블
- 고해상도 아날로그 비디오 케이블
- 패치코드 랙 배선용 접속케이블
- 컴포넌트 S-VHS 컴포지트 비디오케이블 |
|
|
|
| |
 |
카나레 75옴 BNC 케이블은 저손실 높은 주파수대역 특성으로 HD-SDI
디지털 신호부터 고해상도
아날로그 신호 컴포넌트 S-VHS Baseband 비디오 전송까지 모든 비디오 어플리케이션에 사용합니다.
카나레 BNC케이블은 저손실 발포폴리에틸렌 절연체 단심 신호선 등을 사용한 TRUE 75옴의
동축케이블로서 전송에서의 낮은 신호 감쇄율과 저손실 특성을 갖고 있으며 이중실드처리 (고밀도
편조실드 + Foil 랩실드)로 구성되어 높은 주파수대역의 RFI 와 EMI 간섭으로부터 신호선을 보호해줍니다.
최대 전송 주파수대역 2GHz 로서 압착방식(crimp) 의 75옴 BNC RCA 커넥터로 제작되어 임피던스
비매칭 문제가 없고 리턴로스가 낮습니다. (BNC 커넥터 VSWR 2GHz 까지 1.1 이하 전용압착공구 사용)
각각의 단자부에는 전용 커넥터 부츠를 사용하여 꺽임이나 외부 충격으로부터 연결부분을
보호해줍니다. 각종 비디오 케이블 (BNC Video Cord)로서 노이즈와 색번짐 없는 높은 수준의 해상도와
전송거리 성능을 보장하며 오디오 케이블과 함께 사용하실때는 당사의 동축 복합 케이블
(AV Combo) 을 참조하시길 바랍니다.
카나레 BNC 케이블은 RCA F 형 BNC 등 원하는 단자타입으로 제작이 가능하며 멀티비디오
AV복합케이블 등도 비디오 및 오디오 단자타입 (XLR 캐논잭 폰잭) 변경이 가능합니다. |
|
|
|
| |
 |
75옴 BNC 케이블 (단심 신호선, 고발포PE 절연체, 이중실드처리,
고정용)
|
75옴 동축케이블 L-7CHD
/ BNC커넥터 BCP-C7HD
|
|
|
모델명
|
길이
|
비고
|
|

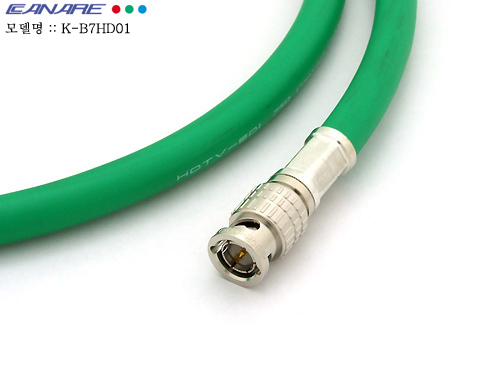

K-B7HD01
K-B7HD03
K-B7HD05
K-B7HD10
|
1m
3m
5m
10m
|
전제품
길이조절가능
(■ 미터변경)
|
|
특징 및 장점 (Feature & Benefit)
|
-75옴 BNC 압착단자 및 전용압착공구 제작
-75옴 동축케이블 (75 ohm HD Serial digital video coaxial cable)
-3중 절연체 채용, 저손실 구조 (Multi-layer Foam PE Dielectric)
-이중실드구조 노이즈차폐 (Tinned Copper Braid + 100% Foil Shield)
-기존 최고등급 75옴 동축케이블(L-7CFB) 보다 30% 향상된 성능 |
|
75옴 동축케이블 L-6CHD
/ BNC커넥터 BCP-C6HD
|
|
|
모델명
|
길이
|
|

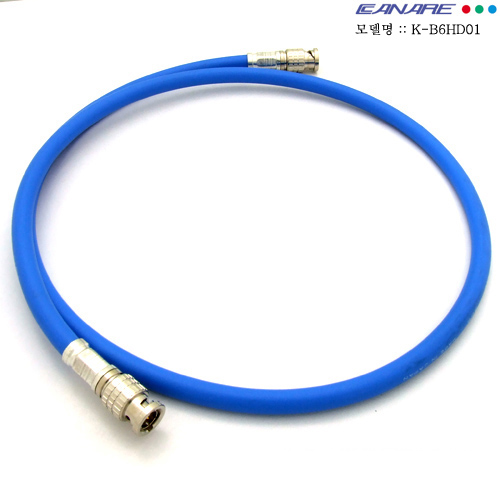

K-B6HD01
K-B6HD03
K-B6HD05
K-B6HD10
|
1m
3m
5m
10m
|
|
특징 및 장점
|
-75옴
7C급 동축케이블
-75옴 압착식 BNC 커넥터
-3중 절연체 + 이중실드 |
|
75옴 동축케이블 L-7CFB
/ BNC커넥터 BCP-C7FA
|
|
|
모델명
|
길이
|
|

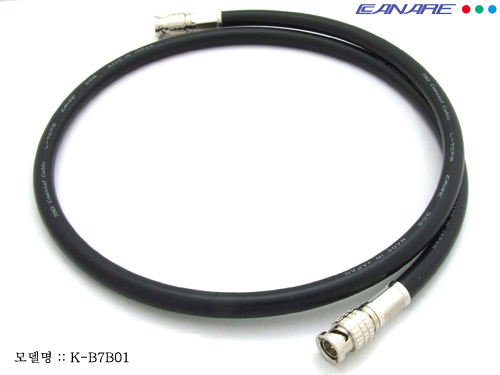

K-B7B01
K-B7B03
K-B7B05
K-B7B10
|
1m
3m
5m
10m
|
|
특징 및 장점
|
-75옴
7C 15AWG 케이블
-75옴 압착식 BNC 커넥터
-저손실절연체 + 이중실드 |
|
75옴 동축케이블 L-5CFB
/ BNC커넥터 BCP-C5FA
|
|
|
모델명
|
길이
|
|

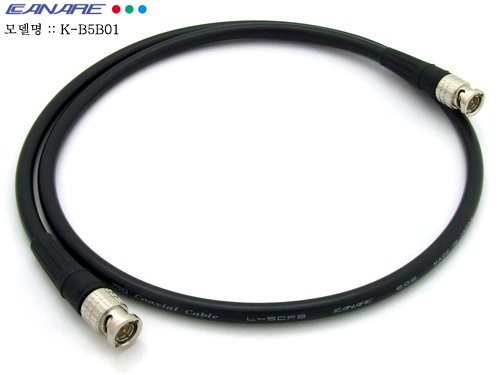

K-B5B01
K-B5B03
K-B5B05
K-B5B10
|
1m
3m
5m
10m
|
|
특징 및 장점
|
-75옴
RG-6 5C급 케이블
-75옴 압착식 BNC 커넥터
-저손실절연체 + 이중실드 |
|
75옴 동축케이블 L-4CFB
/ BNC커넥터 BCP-C4F
|
|
|
모델명
|
길이
|
|

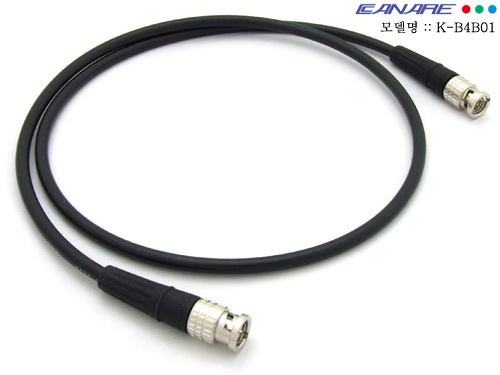

K-B4B01
K-B4B03
K-B4B05
K-B4B10
|
1m
3m
5m
10m
|
|
특징 및 장점
|
|
-75옴 RG-59 4C급 케이블
-75옴 압착식 BNC 커넥터
-저손실절연체 + 이중실드
|
|
|
|
|
| |
 |
 75옴 싱글 동축케이블 |
|
|
|
