- Mic or Line 레벨 신호 전송용
- 설치 철거의 중계 PA 용
- 랙 연결 접속을 위한 인터커넥터
- 이동용 및 스튜디오 전용 멀티케이블 |
|
|
|
| |
 |
카나레 L-4E3 시리즈는 뛰어난 유연성과 우수한 Crosstalk 특성을
지닌 고성능 멀티오디오케이블입니다.
각 내부채널 유니트의 신호선은 스타쿼드 4심 전자실드 마이크케이블로 구성되어 전자장으로 유발되는
노이즈를 없애주며 신호선을 감싸고 있는 특수 폴리머 합성체 절연체는 낮은 신호손실과 정전용량
고전류로 인한 고장방지 방수 및 초저온 상태에서도 케이블의 유연한 상태를 유지시켜 줍니다.
각 유니트 외부에는 고밀도 편조실드가 되어 있어 EMI RFI 로 부터 신호선을 보호해주고 케이블의
유연성을 더해줍니다. 또한 큰 장력에도 견딜수 있는 특수섬유 케블라가 내장되어 있어 전선관 입선시
발생할 수 있는 도체 손상으로부터 신호선을 보호해줍니다.
이러한 카나레 L-4E3 멀티케이블의 특징들은 음질과 노이즈 대책을 중시하는 음악홀 스튜디오
설비용에서부터 이동설치 철거를 반복하는 중계 PA 용까지 다양한 음향장비와 함께 최고의 음향시스템
구축을 도와드립니다.
카나레 멀티케이블은 일본 JAE 社 의 멀티커넥터 NK27 과 FK37 DDK 의 MS커넥터 등 우수한 내구성과
높은 성능이 요구되는 커넥터만을 사용하며 Lead Free 무연납으로 전문제작자가 수작업으로 제작합니다.
카나레의 멀티케이블 L-4E3 MR202 시리즈는 ROSH 제품으로서 친환경소재 제품입니다. |
|
|
|
| |
 |
L-4E3 시리즈 멀티오디오케이블
| 멀티오디오케이블 L-4E3-8P :: 8ch |
|
모델명 |
길이 |
무게 |
|
8C05-E3

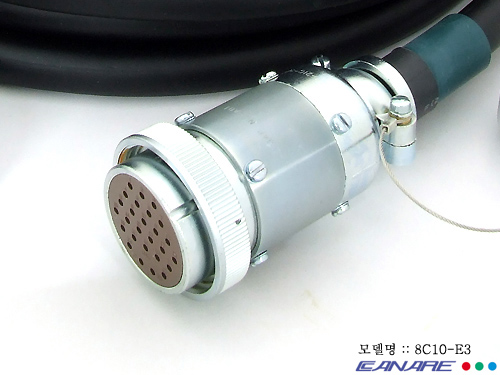

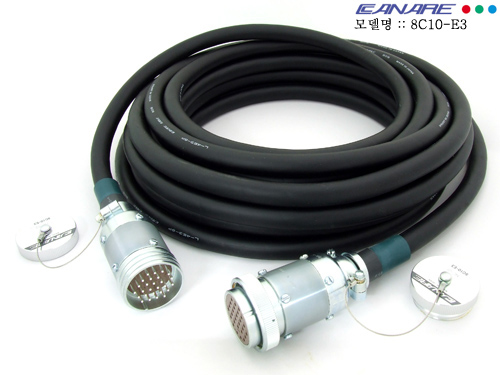

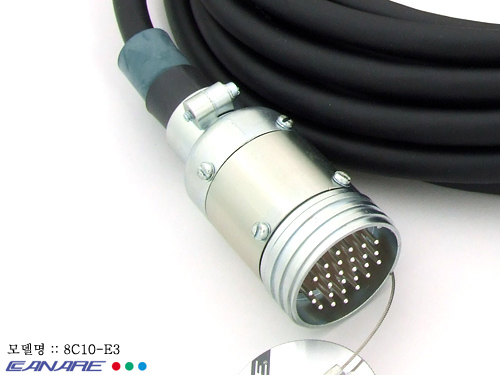

8C10-E3
8C30-E3
8C50-E3 |
5m
10m
30m
50m |
1.6kg
3.0kg
8.4kg
13.8kg |
|
특징 및 장점 |
-케이블 : L-4E3-8P 멀티오디오 케이블
-커넥터 : NK27-21C, NK27-22C |
| 멀티오디오케이블 L-4E3-12P :: 12ch |
|
모델명 |
길이 |
무게 |
|
12C05-E3
12C10-E3
12C30-E3
12C50-E3 |
5m
10m
30m
50m |
2.1kg
3.9kg
11.1kg
18.3kg |
|
특징 및 장점 |
-케이블 : L-4E3-12P 멀티오디오 케이블
-커넥터 : NK27-21C, NK27-22C |

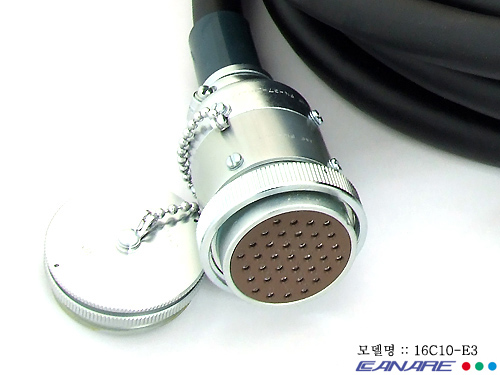

| 멀티오디오케이블 L-4E3-16P :: 16ch |
|
모델명 |
길이 |
무게 |
|
16C05-E3

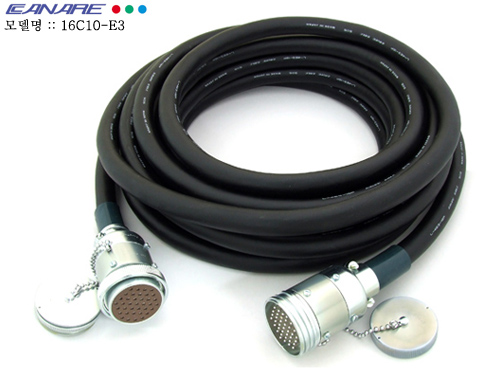

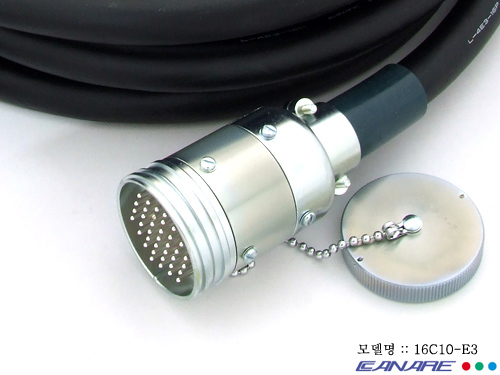

16C10-E3
16C30-E3
16C50-E3 |
5m
10m
30m
50m |
2.6kg
4.9kg
14.1kg
23.3kg |
|
특징 및 장점 |
-케이블 : L-4E3-16P 멀티오디오 케이블
-커넥터 : FK37-21C, FK37-22C |
| 멀티오디오케이블 L-4E3-24P :: 24ch |
|
모델명 |
길이 |
무게 |
|
24C05-E3

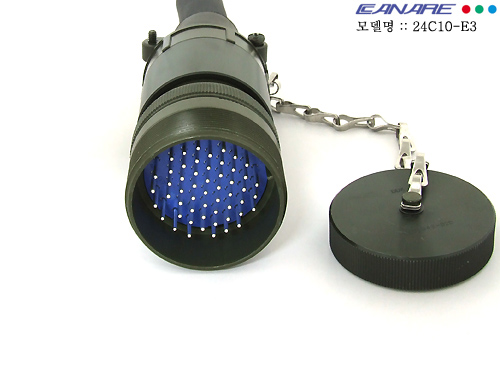

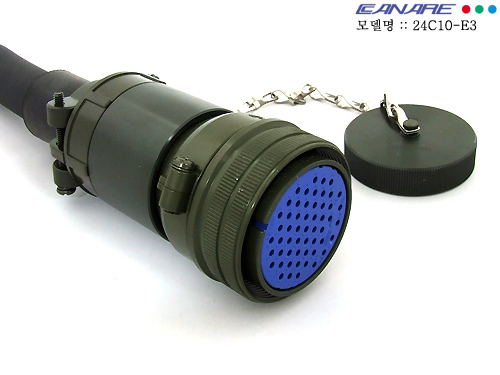

24C10-E3
24C30-E3
24C50-E3 |
5m
10m
30m
50m |
4.3kg
7.7kg
21.7kg
35.7kg |
|
특징 및 장점 |
-케이블 : L-4E3-24P 멀티오디오 케이블
-커넥터 : MS 멀티커넥터 (커넥터 결합표 참조) |
* 카나레 멀티오디오 케이블은 길이선택 및 단자타입 변경, 채널변경 (개별접지사양) 등 원하시는 사양으로
custom assembly 됩니다. 자세한 제품문의나 사양은 당사로 연락주시기 바랍니다 *

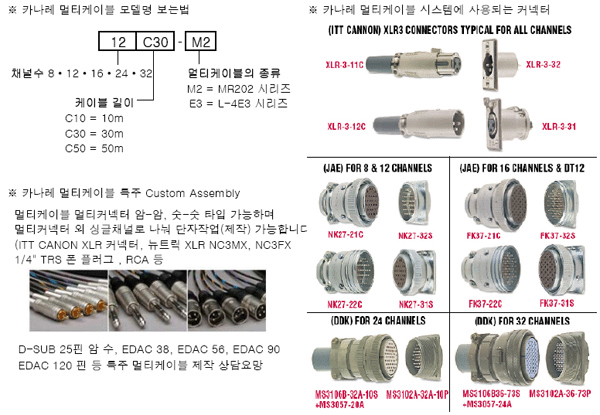

* 모델명에 관한 상세한 내용은 멀티케이블 & 세퍼레이트코드 모델명 표를 참조하시기 바랍니다 *
* 채널별 멀티커넥터 결합 및 구성은 MULTI CONNECTOR 구성품 및 결합형태 를 참조하시기 바랍니다 * |
|
|
| |
 |
