카나레 비디오 패치코드는 디지털 비디오 신호부터 아날로그 비디오 신호까지 다양한
포맷의
영상신호 전송에 사용되며 각종 비디오패치 연결시 최고의 전송성능을 보여줍니다.
비디오 패치코드에는 저손실 PE 절연체가 사용된 75옴 동축케이블 (연선타입)을 채용함으로서
신호손실과 감쇠는 줄이고 전송성능은 높여주었습니다. 패치코드내에는 고밀도 편조실드 처리가
되어 있어 높은대역의 비디오신호 전송시 외부에서의 RFI 유입을 막아주어 신호선을 보호해주며
빈번한 접속과 움직임이 많은 비디오 패치코드 용도에 적합합니다.
비디오 패치코드 단자는 기본 카나레 75옴 비디오패치 플러그 (모델명 VWP-C4AM MVP-C4 외) 를
사용하며 75옴 임피던스 일치구조 1.5GHz 까지 26dB 이상 2.4GHz까지 20dB 이상의 리턴로스 값을
갖는 고사양품입니다. 또한 중심 콘택트는 금도금 처리가 되어 있어 잦은 패치 연결에도 전송성능이
우수합니다.
카나레 비디오패치코드는 비디오 패치코드 미니 비디오 패치코드 이외에 BNC 슬림BNC 커넥터등
다양한 사양으로 제작 가능하며 아래 모델명 이외에는 당사로 문의주시기 바랍니다. |
|
|
|
| |
 |
75옴 비디오 패치 케이블 (패치코드)
|
75옴 동축케이블 LV-61S / 비디오 패치
커넥터 VWP-C4A
|
|
|
모델명
|
길이
|
비고
|
|

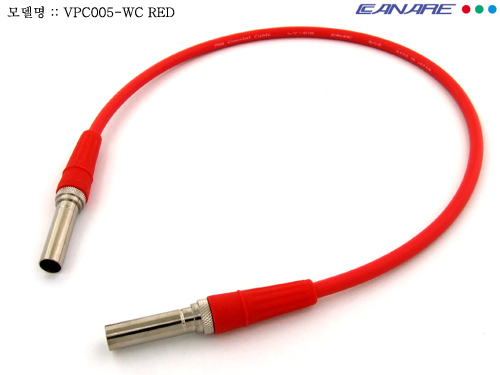

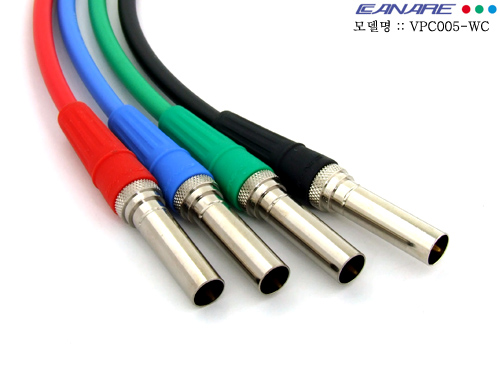

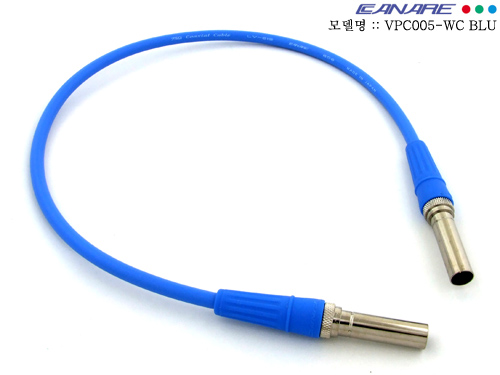

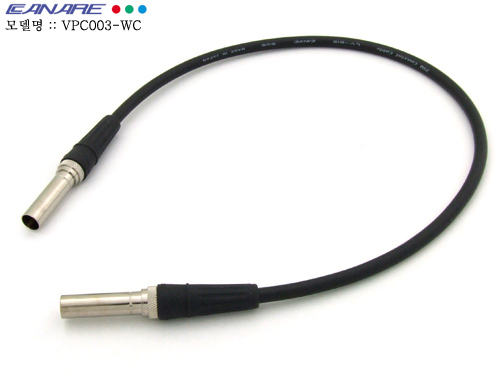

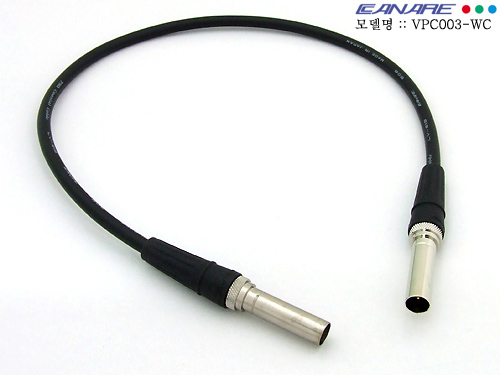

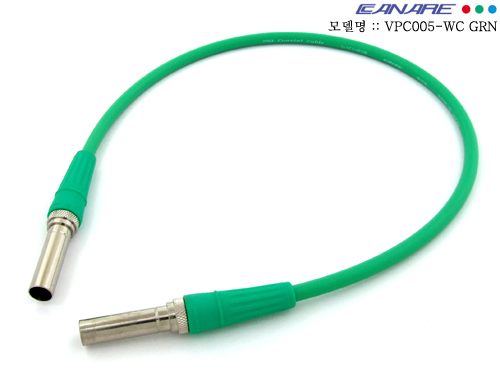

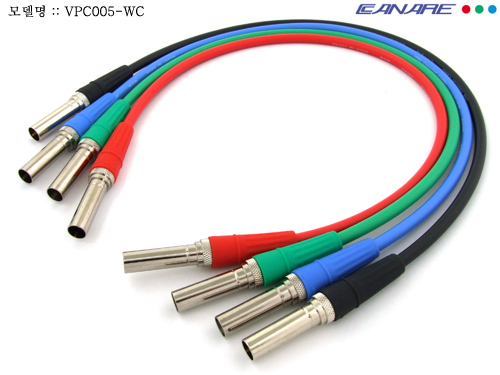

VPC003-WC
VPC005-WC
VPC01-WC
|
30cm
50cm
1m
|
전제품
길이조절가능
(■ 미터변경)
|
|
특징 및 장점 (Feature & Benefit)
|
-75옴
RG59B/U 4C 동축케이블 (75 ohm video coaxial Cable)
-75옴 비디오 패치 커넥터 : W.E 사 사양(표준)
-부드럽고 유연한 플렉시블한 타입
-고밀도 편조실드의 노이즈 차폐성능 (Tinned Copper Braid) |
|
케이블 LV-61S / 비디오패치 커넥터 VP-C4A
|
|
|
모델명
|
길이
|
|
VPC003-BC
VPC005-BC
VPC01-BC
|
1m
3m
5m
10m
|
|
특징 및 장점
|
-75옴
RG59B/U 4C 케이블
-구 BTS 규격 패치커넥터
-부드럽고 유연한 타입 |

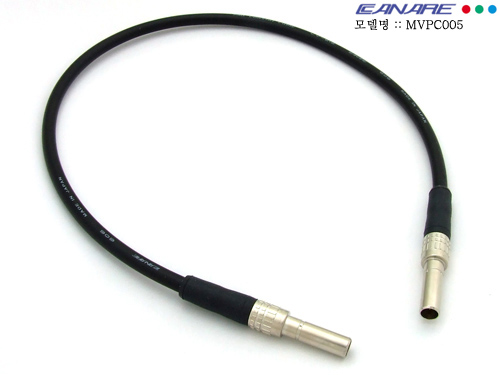

75옴 미니 비디오 패치 케이블
|
케이블 LV-61S / 미니비디오패치 커넥터
MVP-C4
|
|
|
모델명
|
길이
|
|
MVPC003
MVPC005
MVPC01
|
30cm
50cm
1m
|
|
특징 및 장점
|
-75옴 RG59B/U
4C 케이블
-구 BTS 규격 패치커넥터
-부드럽고 유연한 타입 |
|
케이블 LV-61S / 미니비디오패치 커넥터
MVP-C4
|
|
|
모델명
|
길이
|
|
MVPC02-BP
MVPC05-BP
|
2m
5m
|
|
특징 및 장점
|
-75옴 RG59B/U
4C 케이블
-구 BTS 규격 패치커넥터
-한쪽 75옴 BNC 단자처리 |
|
|
|
| |
 |
 75옴 싱글 동축케이블 |
|
|
|
| 75옴 비디오패치 플러그 |
|
|
|
|
|
|
|
|
|
| |
 |
| |
