75옴 이동용 컴포넌트 케이블
- 카나레 75옴 True RCA. BNC 커넥터 (압착방식)
- 저손실 디지털 75옴 비디오 동축 케이블
- 고밀도 편조 실드처리 (RFI. EMI)
- 2GHz 주파수대역 (2.2 nanosec 미만의 channel delay)
- 이동 및 설치 철거 반복전용(렌탈)
- 커넥터 부츠 및 고급 외피 보호 슬리브 사용
- 100% 테스트 및 품질관리(Q.C)

- 홈시어터 비디오 프로젝터 접속용 케이블
- 멀티채널 SDI 전송(BNC-BNC 타입)
- 컴포넌트 비디오 HDTV (LCD PDP) 연결
- 고해상도 RGB 비디오 케이블


카나레 컴포넌트 케이블은 AV 분야에 널리 사용되는 고급 영상접속 케이블입니다. HD셋톱박스
DVD플레이어 및 다양한 영상매체 재생기에서 출력되는 컴포넌트 (Y Pb Pr) 신호를 고화질
디스플레이까지 전송해줍니다.

컴포넌트 케이블은 HDTV 및 프로그레시브 스캔 DVD 를 위한 아날로그 비디오 케이블로서 밝기신호 Y 와
색차신호인 Pb/Pr 의 3가지 신호를 전송하는데 사용됩니다. 컴포넌트 신호는 밝기와 색상신호 (Y C) 를
분리 전송하는 S-비디오 신호보다 앞선 영상신호로서 더욱 밝은 화면과 정교한 색상 고해상도의 화면을
구현합니다.

카나레 컴포넌트 케이블은 75옴 디지털 멀티비디오 케이블과 TRUE 75옴 BNC 와 RCA 커넥터를
사용하여 전용 압착공구로 제작합니다. 75옴 동축케이블과 커넥터를 사용하는 임피던스 일치구조로서
신호손실은 줄여주고 신호대역폭은 넓어지며 최대 전송할 수 있는 거리는 증가하게 됩니다.
저손실 PE절연체를 사용하여 신호감쇠를 최소화 하였으며 연선신호선과 고밀도 편조실드처리는
(편조실드 알루미늄 랩 실드)는 외부로부터의 EMI RFI 유입을 방지와 동시에 케이블의 유연성을
더해주어 이동 및 설치 철거를 반복하는 곳에 적합합니다. 커넥터 보호를 위해서 각 커넥터에는
전용부츠를 사용하며 내부 케이블이 나눠지는 부분에는 고급 외피 보호 슬리브를 사용하였습니다


컴포넌트 케이블(단심 신호선, 발포PE 절연체, 이중실드처리, 고정용)

75옴 멀티비디오 V3-5C / RCA커넥터 RCAP-C5A　

모델명
길이
비고

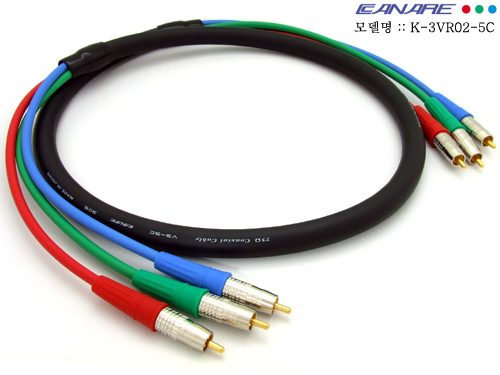

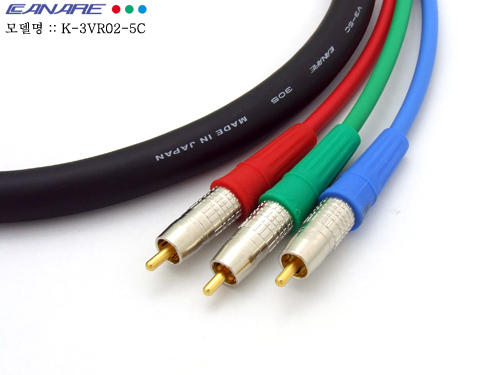

K-3VR1P5-5C
K-3VR02-5C
K-3VR05-5C
K-3VR10-5C

1.5m
2m
5m
10m
전제품
길이조절가능
(■ 미터변경)

특징 및 장점 (Feature & Benefit)
-RGB 컴포넌트 (8281F 타입) 75옴 멀티비디오 케이블(V3-5C)
-부드러운 신호선 + 편조실드처리 (RFI, EMI 방지)로 유연한 케이블 타입
-뛰어난 내구성과 굽힘에도 강한 이동설치 전용 컴포넌트 케이블
-고화질 컴포넌트 케이블, 일반 가정내 HDTV, AV 시스템 구축 사용용이

75옴 멀티비디오 V3-3C / RCA커넥터 RCAP-C3A

모델명
길이
비고

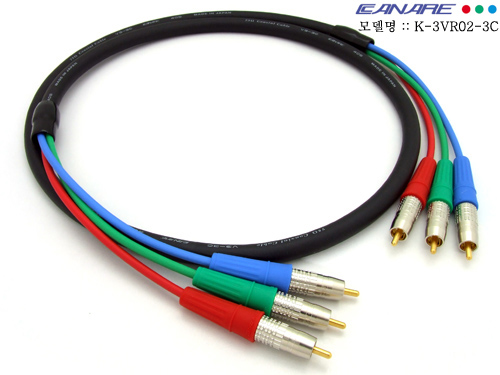

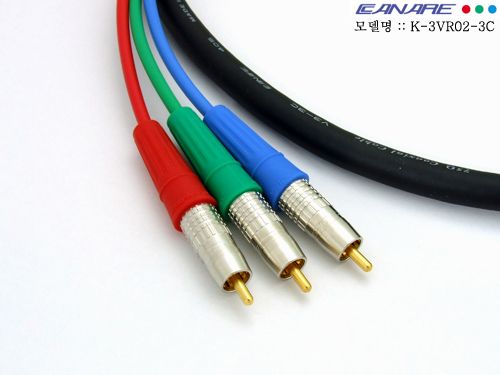

K-3VR1P5-3C
K-3VR02-3C
K-3VR05-3C
K-3VR10-3C

1.5m
2m
5m
10m
전제품
길이조절가능
(■ 미터변경)

특징 및 장점 (Feature & Benefit)
-RGB 컴포넌트 (RG59 타입) 75옴 멀티비디오 케이블(V3-3C)
-부드러운 신호선 + 편조실드처리 (RFI, EMI 방지)로 유연한 케이블 타입
-비교적 짧은 거리 접속에 사용, 가장 인기있는 카나레 컴포넌트 케이블
-고화질 컴포넌트 케이블, 일반 가정내 HDTV, AV 시스템 구축 사용 용이
