- 공청방송과 TV 연결 VTR 과 TV 연결
- HD안테나와 셋탑박스 VHF UHF 안테나 접속용
- 오디오 분야의 FM 안테나와 튜너 접속케이블
- 아날로그 & 디지털 비디오 위성방송 접속용
- 중계차 패치코드 랙 배선용 등 |
|
|
|
| |
 |
F Cord 흔히 TV동축케이블TV케이블동축케이블 등으로
불리는 F 형 비디오 접속케이블 입니다.
카나레 75옴 동축케이블과 커넥터는 고성능 F Cord 로서 여러가지 장점을 가지고 있습니다.
최대 2GHz 의 높은 주파수대역과 전용 압착공구로 제작되어 리턴로스가 낮으며 75옴 임피던스로서
전송에서의 신호감쇠와 손실이 적습니다. 또한 고밀도 편조실드 처리가 되어 있어 외부에서의
EMI RFI 문제를 방지해주며 유연성과 이동성을 더하기 위한 이중편조실드 부터 고정용고성능을 위한
Foil 실드 + 고밀도 편조실드의 제품까지 다양한 케이블들이 있습니다. 특히 압착방식의 75옴 중심
컨택트의 사용은 기기접속시 보다 정확한 단자접속력을 제공해드리며 연결단자 손상을 방지해줍니다.
일반 가정(아파트) 사무실 등의 공청방송 설비와 TV 접속시 전송성능이 우수하며 HD방송과 더불어
HD안테나와 셋탑박스의 장거리 전송시 낮은 신호감쇠율과 이중편조실드 기능으로 HD수신률이
높은 레벨에서 안정적입니다. FM 수신 안테나 및 VHF UHF 안테나와 각종 수신기 튜너 연결등에서
좋은 성능을 발휘해줍니다.
카나레 75옴 F 케이블은 RCA F 형 BNC 등 원하는 단자타입으로 선택 및 길이조절 가능합니다. |
|
|
|
| |
 |
75옴 BNC 케이블 (단심 신호선, 고발포PE 절연체, 이중실드처리, 고정용)
|

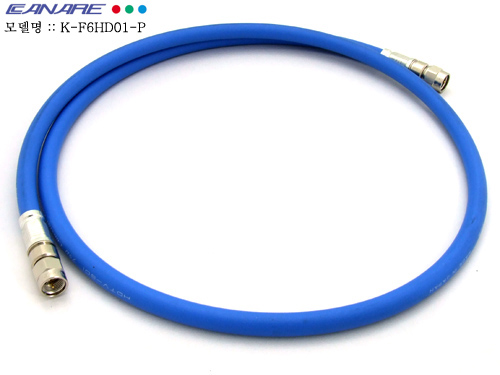

75옴 동축케이블 L-6CHD / F커넥터 FP-C6HD
|
|
|
모델명
|
길이
|
비고
|
|
K-F6HD01-P
K-F6HD03-P
K-F6HD05-P
K-F6HD10-P
|
1m
3m
5m
10m
|
전제품
길이조절가능
(■ 미터변경)
|
|
특징 및 장점 (Feature & Benefit)
|
-75옴
압착식 F 단자 및 전용압착공구로 제작
-75옴 HD 동축케이블 (75 ohm HD Serial digital video coaxial cable)
-3중 구조의 저손실 발포폴리에틸렌 절연체 (Multi-layer Foam PE)
-이중실드구조 (고밀도편조실드 + 100% 알루미늄 랩 실드)
-기존 최고등급 75옴 동축케이블(L-7CFB) 보다 30% 향상된 성능 |
|

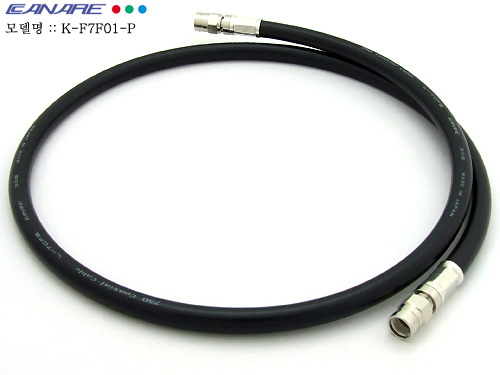

75옴 동축케이블 L-7CFB / F커넥터 FP-C7FA
|
|
|
모델명
|
길이
|
|
K-F7F01-P
K-F7F03-P
K-F7F05-P
K-F7F10-P
|
1m
3m
5m
10m
|
|
특징 및 장점
|
-75옴
7C급 15AWG 케이블
-75옴 압착식 F 커넥터
-저손실 절연체+이중실드 |
|

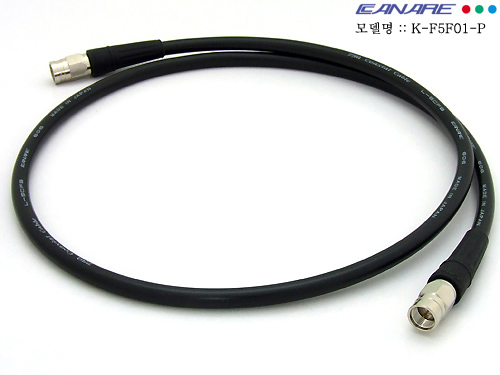

75옴 동축케이블 L-5CFB / F커넥터 FP-C5FA
|
|
|
모델명
|
길이
|
|
K-F5F01-P
K-F5F03-P
K-F5F05-P
K-F5F10-P
|
1m
3m
5m
10m
|
|
특징 및 장점
|
-75옴 RG-6
(5C급) 케이블
-75옴 압착식 F 커넥터
-저손실 절연체 + 이중실드 |
|

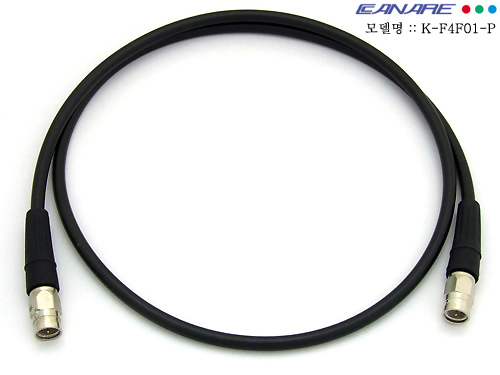

75옴 동축케이블 L-4CFB / BNC커넥터
FP-C4F
|
|
|
모델명
|
길이
|
|
K-F4F01-P
K-F4F03-P
K-F4F05-P
K-F4F10-P
|
1m
3m
5m
10m
|
|
특징 및 장점
|
-75옴 RG59
(4C급) 케이블
-75옴 압착식 F 커넥터
-저손실 절연체 + 이중실드 |
|
|
|
| |
 |
