75옴 이동용 BNC 케이블 (압착식)
- 카나레 75옴 True BNC. RCA 커넥터 (압착방식)
- 낮은 감쇠율. 저손실 디지털 75옴 동축 비디오케이블
- 유연한 중심신호선 (75옴 연선 신호선구조)
- 고밀도 편조실드처리 (RFI. EMI 노이즈차단)
- 2GHz 주파수대역
- 커넥터 부츠 사용 (단자보호)
- 100% 테스트 및 품질관리(Q.C)

- SDI 디지털 비디오 케이블
- 고해상도 아날로그 비디오 케이블
- 패치코드 랙 배선용 접속케이블
- 컴포넌트 S-VHS 컴포지트 비디오 신호 전송

카나레 75옴 BNC 케이블은 저손실 높은 주파수대역 특성으로 HD-SDI 디지털 신호부터 고해상도
아날로그 신호 컴포넌트 S-VHS Baseband 비디오 전송까지 모든 비디오 어플리케이션에 사용합니다.

카나레 BNC 케이블(이동용) 은 저손실 PE 절연체를 채용하였고 75옴 연선 신호선을 채용함으로서
움직임이 많거나 설치 철거를 반복하는 용도에 적합합니다. 고밀도 편조실드 처리가 되어 있어 구성되어
높은 주파수대역의 RFI 와 EMI 간섭으로부터 신호선을 보호해줍니다.

최대 전송 주파수대역 2GHz 로서 압착방식(crimp) 의 75옴 BNC RCA 커넥터로 제작되어 임피던스
비매칭 문제가 없고 리턴로스가 낮습니다. (BNC 커넥터 VSWR 2GHz 까지 1.1 이하 전용압착공구 사용)
또한 각각의 단자부에는 전용 커넥터 부츠를 사용하여 꺽임이나 외부 충격으로부터 연결부분을
보호해줍니다. 각종 비디오 케이블 (BNC Video Cord)로서 노이즈와 색번짐 없는 높은 수준의 해상도와
전송거리 성능을 보장하며 오디오 케이블과 함께 사용하실때는 당사의 동축 복합 케이블 (AV Combo)을
참조하시길 바랍니다.

카나레 BNC 케이블은 RCA F 형 BNC 등 원하는 단자타입으로 제작이 가능하며 멀티비디오
AV복합케이블 등도 비디오 및 오디오 단자타입 (XLR 캐논잭 폰잭) 변경이 가능합니다.

75옴 BNC 케이블 플렉시블(유연한) 타입 (연심 신호선, 발포PE 절연체, 고밀도 편조실드처리)

75옴 동축케이블 L-5C2VS / BNC커넥터 BCP-C5B

모델명
길이
비고

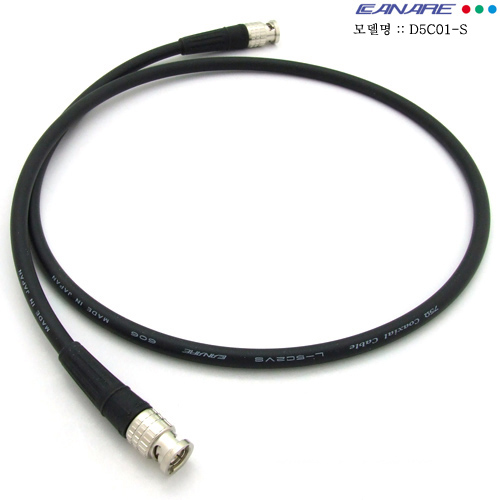

D5C01-S
D5C03-S
D5C05-S
D5C10-S

1m
3m
5m
10m
전제품
길이조절가능
(■ 미터변경)

특징 및 장점 (Feature & Benefit)
-8281F 타입 (5C급) 75옴 동축케이블 (75 ohm video coaxial Cable)
-75옴 압착식 BNC 커넥터 , 전용 압착공구로 제작
-부드럽고 유연한 플렉시블한 타입 (굴곡이 많고 이동설치를 요하는곳)
-고밀도 편조실드의 노이즈 차폐성능 (Tinned Copper Braid)

75옴 동축케이블 LV-61S / BNC커넥터 BCP-C4B

모델명
길이

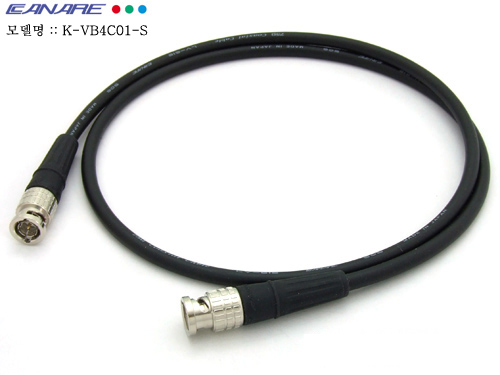

K-VB4C01-S
K-VB4C03-S
K-VB4C05-S
K-VB4C10-S

1m
3m
5m
10m

특징 및 장점
-75옴 RG59B/U 4C 케이블
-부드럽고 유연한 경량
-편조실드로 EMI, RFI 방지

75옴 동축케이블 L-3C2VS / BNC커넥터 BCP-C3B

모델명
길이

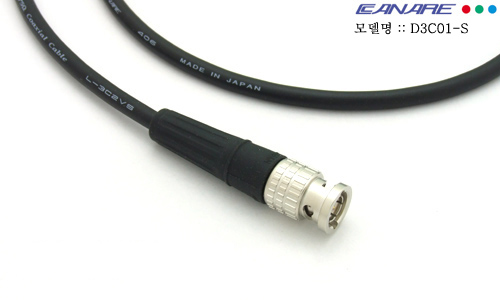

D3C01-S
D3C03-S
D3C05-S
D3C10-S

1m
3m
5m
10m

특징 및 장점
-75옴 25AWG 3C급 케이블
-부드럽고 유연한 경량
-편조실드로 EMI, RFI 방지

75옴 동축케이블 L-3C2VS / BNC커넥터 BCP-PC3

모델명
길이

DP3C01-S
DP3C03-S
DP3C05-S
DP3C10-S

1m
3m
5m
10m

특징 및 장점
-75옴 25AWG 3C급 케이블
-Low Cost 75옴 BNC
-편조실드로 EMI, RFI 방지
